1.稱容積: 5000L；

2.徑 高 比: 1:2-3； 裝液系數：70%

罐體：主體材質為全不銹鋼316L罐體，罐內無死角；帶發酵罐專用取樣、放料閥，移種管道。采用大視角罐內液位觀察視鏡，12V安全視燈，帶有溫度、PH、 DO、消泡、液位接口、接種口、補料口 、及多個備用口，所有焊縫堅固整齊美觀。

3.罐體：設計壓力0.3Mpa   夾套 ：設計壓力0.3Mpa ，采用優化導流設計，提高了交換效率和罐內溫度的均勻性。

4.罐體功能: 約翰克蘭機械密封、進氣滅菌過濾器、排氣冷凝器、含空氣分布器的進氣系統、火焰接種口（也是投料口與清洗口）、放料口、取樣口、補料口；自動控制參數的五支電極分別是：PH電極、DO電極、消泡電極、溫度電極口；四臺蠕動泵自動控制分別補酸/堿/泡敵/培養劑；

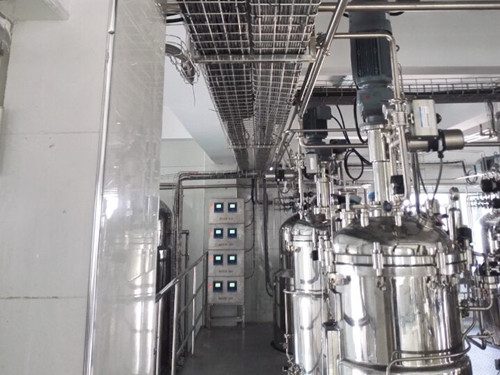

5000L中試發酵罐頂部

結構特征：

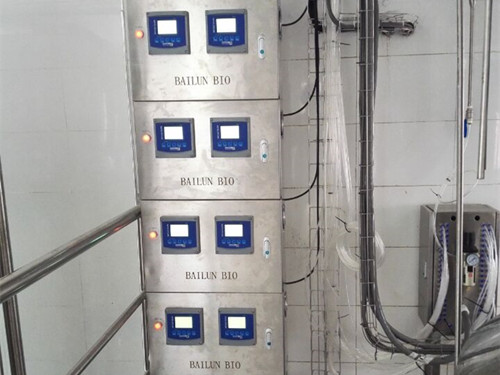

5000L中試發酵罐電箱

用途

發酵罐廣泛應用于乳制品、飲料、制藥、精細化工等行業，罐體設有夾層、保溫層、可加熱、冷卻、保溫。罐體與上下填充頭（或錐形）均采用旋壓R角加工，罐內壁經鏡面拋光處理，無衛生死角，而全封閉設計確保物料始終處一無污染的狀態下混合、發酵，設備配備空氣呼吸孔，CIP清洗噴頭，人孔等裝置。

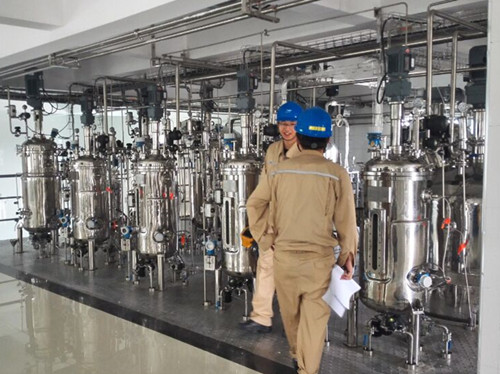

5000L中試發酵罐

使用方法：

5000L中試發酵罐局部

注意事項：

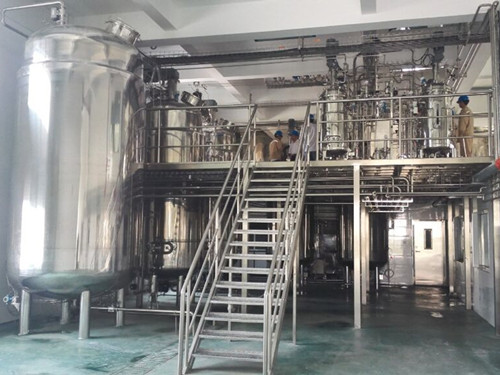

5000L中試發酵罐

結構組成：

發酵罐廣泛應用于飲料、化工、食品、乳品、佐料、釀酒、制藥等行業，起發酵作用。發酵罐的組成部件包括：罐體主要用來培養發酵各種菌體，密封性要好（防止菌體被污染），罐體當中有攪拌漿，用于發酵過程當中不停的攪拌；底部有通氣的Sparger，用來通入菌體生長所需要的空氣或氧氣 ，罐體的頂盤上有控制傳感器，最常用的有pH電極和DO電極，用來監測發酵過程中發酵液pH和DO的變化；控制器用來顯示和控制發酵條件。根據發酵罐的設備分為機械攪拌通風發酵罐和非機械攪拌通風發酵罐；根據微生物的生長代謝需要分為好氣型發酵罐和厭氣型發酵灌。

5000L中試發酵罐

裝置

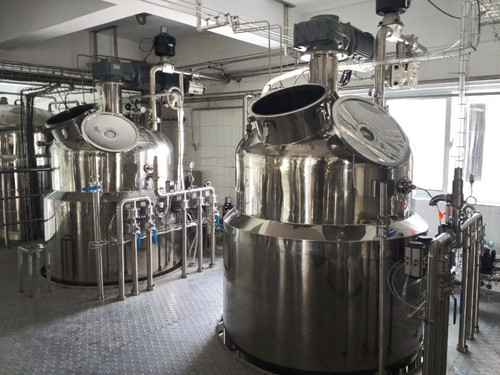

5000L中試發酵罐頂部

維護保養：

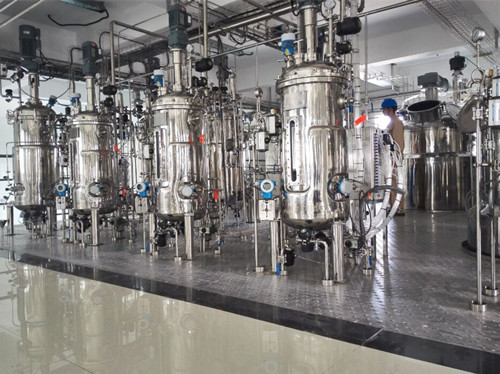

5000L中試發酵罐

BLBIO-A型、B型、C型、D型控制系統可選:西門子S7-200系列PLC控制系統+10英寸液晶觸摸屏

全中文菜單與界面；可以用優盤進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。

有1L、2L、5L7L以及10L工作體積的罐體供選擇，并可互換培養罐體

增加可選功能項：

b  補料天平稱重 W 罐體稱重d  空氣流量自動控制e  罐壓檢測 f  旁路純氧  g  氧化還原電位在線檢測  h   甲（乙）醇含量在線檢測和控制 I 尾氣O2、CO2含量在線檢測 A 自動滅菌功能 C 罐體自動清洗功能  U 罐蓋自動提升功能

型號注釋：BLBIO- XABC-D

X—罐總容積:

A—罐體材料:-G: 玻璃/-S: 不銹鋼 -C動物細胞罐 -V疫苗罐 -M 酶反應器

B—傳動方式: -C: 磁力傳動機械攪拌/-J直聯傳動機械攪拌/ -Q氣流攪拌 -S固體攪拌 -L提供光源

C --增加可選功能-A自動滅菌　－無為手動滅菌   －G－全玻璃罐體 -Y玻璃原位手動滅菌  -U 罐蓋自動提升

D --控制器型號  -A 為工業控制計算機+控制模塊  -無為B型控制器，為我公司標準控制器   -C 為10英寸液晶觸摸屏+PLC –D為15英寸液晶觸摸屏+西門子PLC+進口變送器 -S不銹鋼控制箱
