1.公稱容積: 60KL;
2.徑 高 比: 1:2-3; 裝液系數:70%
3.罐體:主體材質為全不銹鋼316L罐體,罐內無死角;帶發酵罐專用取樣、放料閥,移種管道。采用大視角罐內液位觀察視鏡,12V安全視燈,帶有溫度、PH、 DO、消泡、液位接口、接種口、補料口 、及多個備用口,所有焊縫堅固整齊美觀。
4.罐體:設計壓力0.3Mpa 夾套 :設計壓力0.3Mpa ,采用優化導流設計,提高了交換效率和罐內溫度的均勻性。
5.罐體功能: 約翰克蘭機械密封、進氣滅菌過濾器、排氣冷凝器、含空氣分布器的進氣系統、火焰接種口(也是投料口與清洗口)、放料口、取樣口、補料口;自動控制參數的五支電極分別是:PH電極、DO電極、消泡電極、溫度電極口;四臺蠕動泵自動控制分別補酸/堿/泡敵/培養劑;
6.電 機: 發酵罐專用SEW交流電機,確保電機能在惡劣的環境中運行;
7.通 氣:采用一路深層通氣,轉子流量計顯示,根據工藝要求調節氣體的流量,罐內空氣分布器均布氣體;采用精度為0.2μm的除菌過濾器(多米尼克或上海一鳴),有防物料倒流裝置,確保安全并大大延長使用壽命;

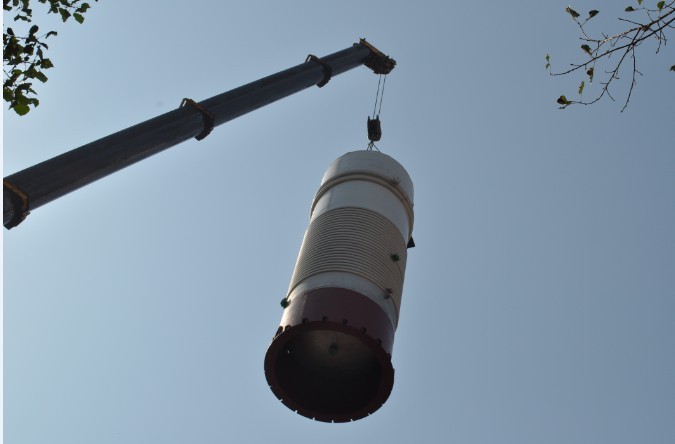

3套60m3發酵罐系統
攪拌系統:
攪拌系統: 機械攪拌系統,SEW 交流電機,富士變頻器
攪拌形式: 直葉攪拌槳(二級)斜葉攪拌槳(一級)、機械壓迫式消泡槳(一級)、四塊檔料板;
發酵酸堿度控制功能:采用智能PID控制,專用瑞士梅特勒PH電極;
發酵溶氧度控制功能:采用智能PID控制,專用瑞士梅特勒DO電極;
溫度控制:電加熱,水冷卻,循環泵循環控溫,有空氣自逸功能和斷水、超溫保護功能,具有良好的熱交換效率;智能模塊控制既保證了溫控的快速性又實現了節能。
補 料:完善的補料系統(酸、堿、泡敵、培養劑),可定時定量補料;四個蠕動泵可分別在控制界面上選擇分段設定,在實際使用時方便靈活。配有特別設計的補料插針,確保補料的安全操作;
罐蓋自動提升系統(可選):BLBIO-UIP500 自動罐蓋提升系統通過電動系統提升罐蓋便于清洗維護罐內設備。

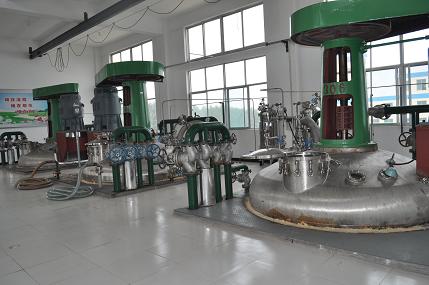

3套60m3發酵罐系統
BLBIO-A型、B型、C型、D型控制系統可選:西門子S7-200系列PLC控制系統+10英寸液晶觸摸屏
全中文菜單與界面;可以用優盤進行數據傳送,采樣并顯示罐體數據,系統數據的瀏覽分析,讀取設定。
有1L、2L、5L7L以及10L工作體積的罐體供選擇,并可互換培養罐體
增加可選功能項:
b 補料天平稱重 W 罐體稱重d 空氣流量自動控制e 罐壓檢測 f 旁路純氧 g 氧化還原電位在線檢測 h 甲(乙)醇含量在線檢測和控制 I 尾氣O2、CO2含量在線檢測 A 自動滅菌功能 C 罐體自動清洗功能 U 罐蓋自動提升功能
型號注釋:BLBIO- XABC-D
X—罐總容積:
A—罐體材料:-G: 玻璃/-S: 不銹鋼 -C動物細胞罐 -V疫苗罐 -M 酶反應器
B—傳動方式: -C: 磁力傳動機械攪拌/-J直聯傳動機械攪拌/ -Q氣流攪拌 -S固體攪拌 -L提供光源
C --增加可選功能-A自動滅菌 -無為手動滅菌 -G-全玻璃罐體 -Y玻璃原位手動滅菌 -U 罐蓋自動提升
D --控制器型號 -A 為工業控制計算機+控制模塊 -無為B型控制器,為我公司標準控制器 -C 為10英寸液晶觸摸屏+PLC –D為15英寸液晶觸摸屏+西門子PLC+進口變送器 -S不銹鋼控制箱
