BLBIO-15SJ-5-50SJ-10是一套實驗室代謝流研究的發酵設備，滅菌自動控制、操作方便、功能強大，可以滿足各種目的的發酵，如批式、批式流加、甚至動物細胞的培養。采用彩色觸摸屏顯示全部測量值和控制參數，大大方便了用戶的操作。每罐在控制箱正面罐旁邊安裝了4個蠕動泵，可以向發酵罐補充酸，堿，消泡劑和培養基。發酵中各種參數如，pH、DO、溫度和轉速都能通過控制器監控，所有的17個參數數據和控制參數都可傳到控制器或者計算機上。結構緊湊，各種組件都能集成在發酵系統上。采用上部驅動的直接耦合機械攪拌或下部驅動磁力間接耦合機械攪拌方式，結構簡單，操作平穩。

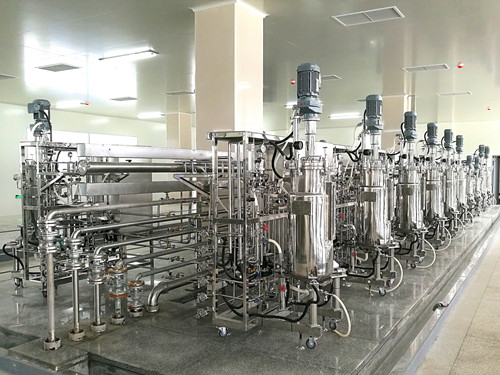

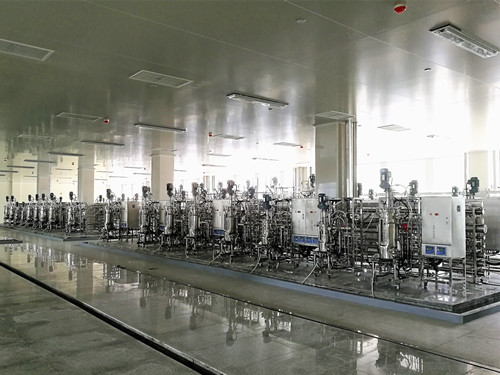

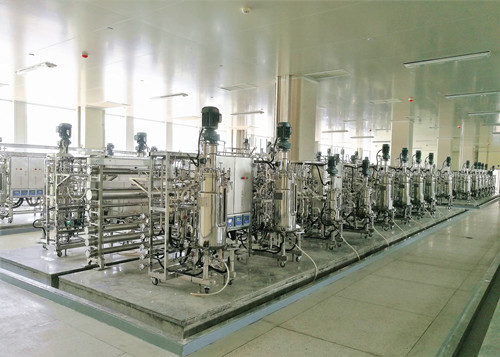

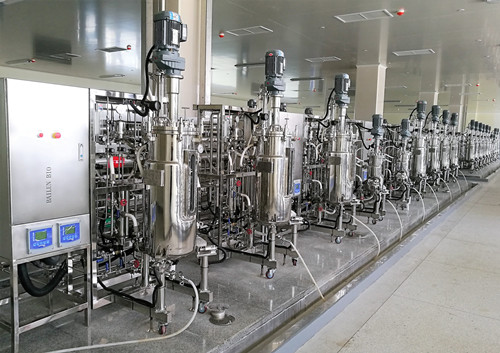

公稱容積:10升5臺50升10臺，有移種工作站， 每罐獨立控制器，集中計算機進行分析控制
徑 高 比: 1:2-3； 裝液系數：70%
罐 體:316L的不銹鋼罐體
代謝流高級發酵罐
【設備參數】：
罐體，總?cè)莘e15L；高徑比(H/D)≥2.1;
PH測量范圍：0-14pH，精度:±0.01pH;
溶氧測量范圍:0-500%,精度:±0.1%,溶氧可采用級聯控制，通過攪拌轉速、通氣量或通入純氧、氮?dú)獾募?jí)聯來控制溶氧
氣體流量通過轉子流量計和電磁閥控制：空氣≥50L/min，O2≥5L/min。
罐體稱重 量程范圍0~60KG 精度：±2克
補料控制 三組推閥、一組四閥門密閉閥，三個蠕動泵
控制器具有pH、DO、溫度、攪拌、泡沫等控制回路，并可對細胞罐的pH、DO、溫度、攪拌、泡沫、補料、通氣等參數進行設定和控制
常用參數采用自適應PID控制：
代謝流高級發酵罐
上位機BLBIO-8.0分析軟件： 基于細胞分子生物代謝流檢測與控制理論以及多年來在微生物發酵過程優化研究的具有豐富的(生物發酵過程檢測軟件，具采樣的豐富性。本軟件的功能主要如下：
A：精確計算在線的OUR、CER、RQ、KLa等間接參數，且能在同一坐標平面上同時顯示多條不同參數的曲線；
B：精確顯示發酵罐內物料平衡與變化，方便用戶分析發酵過程的相關性，從而幫助用戶得出合適的調控點，實現中試一步放大的目的；
C：能離線輸入總糖、還原糖、氨基氮、菌濃、發酵單位等檢測數據并在在線工藝參數曲線下生成相應曲線；
代謝流高級發酵罐
技術參數：
攪拌轉速：專用調速電機、寬范圍、低噪音、耐高溫、轉速:50~1000rpm精度：±1rpm;
PH控 制 ：采用智能PID控制，蠕動泵自動補酸/堿；范圍:2~12ph; 控制精度:±0.02ph,
DO控 制： 智能PID控制，可與補料轉速關聯；范圍：0~100%，控制精度:±3%;
溫度控制：智能PID控制；電加熱，水冷卻；范圍:冷卻水溫度+5~60℃； 精度:±0.1℃；
泡沫控制：電極檢測，蠕動泵補消泡劑，自動控制；
通 氣：手動調節，流量計顯示；
罐 壓：手動調節，壓力表顯示；范圍:0~0.20Map；
BLBIO-B型、C型控制系統可選:西門子S7-200系列PLC控制系統+維綸液晶觸摸屏
全中文菜單與界面；可以用優盤進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。
