1.公稱容積: 3m330m3；
2.徑 高 比: 1:2-3； 裝液系數：70%
3.罐體：主體材質為全不銹鋼316L罐體，罐內無死角；帶發酵罐專用取樣、放料閥，移種管道。采用大視角罐內液位觀察視鏡，12V安全視燈，帶有溫度、PH、 DO、消泡、液位接口、接種口、補料口 、及多個備用口，所有焊縫堅固整齊美觀。
4.罐體：設計壓力0.3Mpa 夾套 ：設計壓力0.3Mpa ，采用優化導流設計，提高了交換效率和罐內溫度的均勻性。
5.罐體功能: 約翰克蘭機械密封、進氣滅菌過濾器、排氣冷凝器、含空氣分布器的進氣系統、火焰接種口（也是投料口與清洗口）、放料口、取樣口、補料口；自動控制參數的五支電極分別是：PH電極、DO電極、消泡電極、溫度電極口；四臺蠕動泵自動控制分別補酸/堿/泡敵/培養劑；

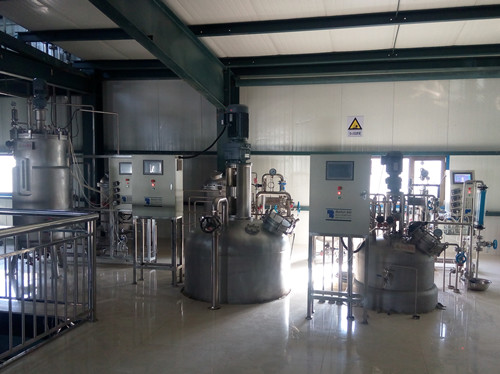

管路細節
用途：
乳制品、酒類發酵過程是一個無菌、無污染的過程，發酵罐采用了無菌系統，避免和防止了空氣中微生物的污染，大大延長了產品的保質期和產品的純正，罐體上特別設計安裝了無菌呼吸氣孔或無菌正壓發酵系統。罐體上設有米洛板或迷宮式夾套，可通入加熱或冷卻介質來進行循環加熱或冷卻。發酵罐的容量由300-15000L多種不同規格。發酵罐按使用范圍可分為實驗室小型發酵罐、中試生產發酵罐、大型發酵罐等。
發酵罐廣泛應用于乳制品、飲料、生物工程、制藥、精細化工等行業，罐體設有夾層、保溫層、可加熱、冷卻、保溫。罐體與上下填充頭（或錐形）均采用旋壓R角加工，罐內壁經鏡面拋光處理，無衛生死角，而全封閉設計確保物料始終處一無污染的狀態下混合、發酵，設備配備空氣呼吸孔，CIP清洗噴頭，人孔等裝置。

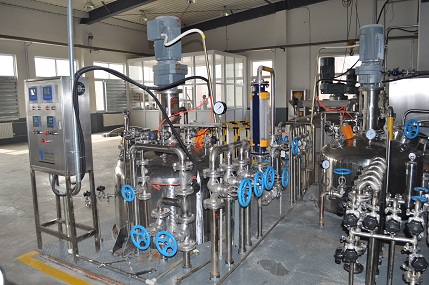

3m3發酵罐2套
結構特性：
1.可在線CIP清洗、SIP滅菌(121°C/0.1MPa)。
2.按照衛生級要求設計，結構設計極具人性化，操作方便。傳動平穩，噪音低。
3.適宜的徑高比設計，按需定制攪拌裝置，節能，攪拌、發酵效果好。
4.內罐體表面鏡面拋光處理(粗糙度Ra≤0.4µm)；各進出管口、視鏡、人孔等工藝開孔與內罐體焊接處均采用拉伸翻邊工藝圓弧過渡，光滑易清洗無死角，保證生產過程的可靠性、穩定性，符合“cGMP”等規范要求。

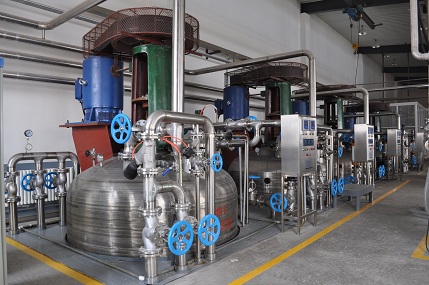

30m3發酵罐4套
主要部件：
罐體當中有攪拌槳，用于發酵過程當中不停的攪拌
底部通氣的Sparger，用來通入菌體生長所需要的空氣或氧氣
罐體的頂盤上有控制傳感器，最常用的有pH電極和DO電極，用來監測發酵過程中發酵液pH和DO的變化控制器，用來顯示和控制發酵條件等等。
3m330m3發酵罐系統
使用方法：
1） 校正pH電極和溶氧電極。
2) 罐體滅菌。根據需要將培養基配入罐體，按要求封好后，小型發酵罐（5L）可將罐體放入大滅菌鍋滅菌（115℃，30分鐘）；大型發酵罐（10L及以上）采用蒸汽滅菌（121℃，30min）。
3) 待罐體冷卻后，將其置于發酵臺上，安裝完好；打開冷卻水，打開氣泵電源，連接通氣管道開始通氣，調節進氣旋鈕使通氣量適當,使罐壓保持在0.05MPa；設置溫度、pH、攪拌速度等，并在確定的轉速和通氣量下對溶氧電極進行斜率標定，數值為100%
4) 待溫度穩定，各項參數都正確后，將預搖好的種子接入，開始發酵計時，并開始記錄各種參數。
5) 發酵完畢后清洗罐體和電極，將pH電極插入有3M氯化鉀的三角瓶中待用，溶氧電極的探頭用保護套套好，保存備用。

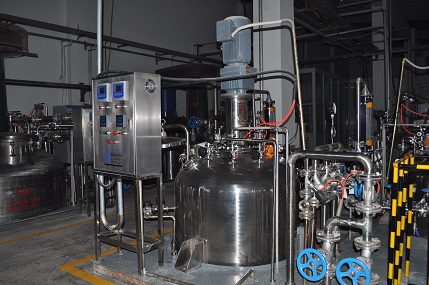

3m3發酵罐
注意事項：
1)． 罐體滅菌前務必檢查其中液面高度，要求所有的電極都沒于液面以下。
2)． 打開發酵罐電源前務必檢查冷卻水是否已打開，溫度探頭是否已插入槽中，否則會燒壞加熱電路。
3)． 發酵過程中一定要保持工作臺的清潔，用過的培養瓶及其它物品及時清理，因故濺出的酸堿液或水應立即擦干。
4)． 對罐體安裝，拆卸和滅菌時要特別小心pH電極和罐體的易損又昂貴部件。

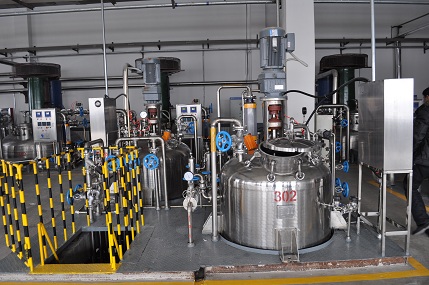

3m330m3發酵罐系統
BLBIO-A型、B型、C型、D型控制系統可選:西門子S7-200系列PLC控制系統+10英寸液晶觸摸屏
全中文菜單與界面；可以用優盤進行數據傳送，采樣并顯示罐體數據，系統數據的瀏覽分析，讀取設定。
有1L、2L、5L7L以及10L工作體積的罐體供選擇，并可互換培養罐體
增加可選功能項：
b 補料天平稱重 W 罐體稱重d 空氣流量自動控制e 罐壓檢測 f 旁路純氧 g 氧化還原電位在線檢測 h 甲（乙）醇含量在線檢測和控制 I 尾氣O2、CO2含量在線檢測 A 自動滅菌功能 C 罐體自動清洗功能 U 罐蓋自動提升功能
型號注釋：BLBIO- XABC-D
X—罐總容積:
A—罐體材料:-G: 玻璃/-S: 不銹鋼 -C動物細胞罐 -V疫苗罐 -M 酶反應器
B—傳動方式: -C: 磁力傳動機械攪拌/-J直聯傳動機械攪拌/ -Q氣流攪拌 -S固體攪拌 -L提供光源
C --增加可選功能-A自動滅菌 －無為手動滅菌 －G－全玻璃罐體 -Y玻璃原位手動滅菌 -U 罐蓋自動提升
D --控制器型號 -A 為工業控制計算機+控制模塊 -無為B型控制器，為我公司標準控制器 -C 為10英寸液晶觸摸屏+PLC –D為15英寸液晶觸摸屏+西門子PLC+進口變送器 -S不銹鋼控制箱
